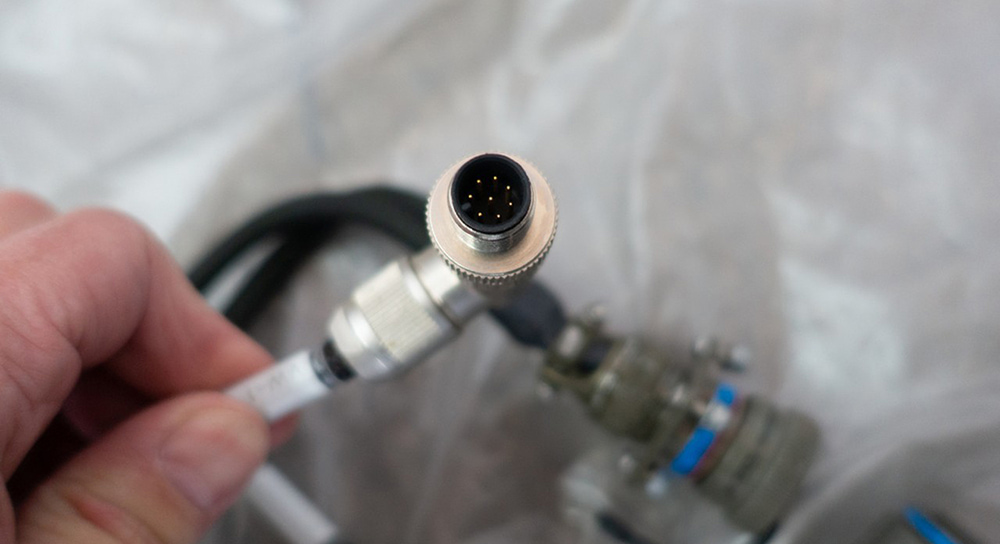

Что такое коннектор M12?

Разъем M12, представляющий собой метрический круглый разъем, играет жизненно важную роль в промышленной автоматизации и других сложных экологических приложениях. Широко используемые на промышленном рынке, эти разъемы имеют особое значение для поддержки соединений систем промышленного Интернета вещей (IIoT).

Разъем M12 входит в серию электрических разъемов с метрической резьбой от M5 до M12. Диаметр внешней резьбы используется для обозначения различных спецификаций. Производители считают разъемы M12, соответствующие стандарту IEC-61076-2-101, универсальными изделиями, предлагающими множество механизмов фиксации и других опций. Согласно стандарту, разъемы M12 с одинаковым кодированием могут взаимозаменяться и обладают обратной совместимостью, что позволяет им работать с интерфейсами M12 с таким же кодированием, выпущенными другими производителями. Кроме того, разъемы M12 отвечают требованиям к пропускной способности до 10 Гбит/с, поддерживают напряжение питания 16 В и могут быть настроены на поддержку таких протоколов, как Profinet, SPE и полевые шины.

История разъемов M12 началась в 1985 году, когда немецкая компания по производству разъемов Lumberg представила интерфейс разъемов M8/M12 на промышленной выставке в Ганновере. Изначально они были разработаны как водонепроницаемая альтернатива разъемам для датчиков RK30, но постепенно стали распространенным выбором на автомобильных предприятиях того времени.

Примечания к конструкции разъема M12

Стандарты

Разъем M12 использует Стандарт IEC 61076-2-101:2012.

Кодирование

Для обеспечения правильного сопряжения и предотвращения несовпадений круглые разъемы серии M предлагают специальные варианты кодировки, определяющие количество и расположение контактов:

• A (3-17 полюсов)
• B (4 или 5 полюсов, в основном используется для приложений Profibus и Interbus)
• C (от 3 до 6 полюсов; включает двойной паз для предотвращения несовпадений)
• D (4 полюса, стандартная конфигурация для полевых устройств Ethernet, Profinet и EtherCat и промышленных кабелей CAT5e)
• K (5 полюсов [4+PE], номинальное напряжение до 630VAC/DC)
• L (4 полюса или 5 полюсов [4+PE], номинальный ток каждого полюса до 16A, максимальное номинальное напряжение 63VAC/DC)
• S (3 полюса [2+PE] или 4 полюса [3+PE])
• T (специально разработан для подключения к сети постоянного тока, номинальный ток до 63 В постоянного/переменного тока, 4 полюса, номинальный ток каждого полюса 12 А)
• X (8 полюсов, способных работать со скоростью до 10 Гбит/с)
• Y (сочетание питания и данных в одном кабеле)

Кабельные ноты

Обычно люди используют разъемы M12 с кабелями типов Cat5E и Cat6A.

Текущий рейтинг

До 16 В

Варианты крепления

M12 доступен в различных вариантах монтажа, включая монтаж в сквозное отверстие, поверхностный монтаж и пайку волной.

Материалы

Металлы, используемые в корпусе M12, включают нержавеющую сталь, латунь, медь, золото и сплавы.

Износостойкость

Производители тщательно продумывают разъемы M12 и кабельные сборки, чтобы обеспечить стабильную работу в суровых условиях, таких как экстремальные температуры, радиация, грубое обращение и химические вещества.

Герметичный

Разъемы M12 выпускаются в исполнениях IP67, IP68 и IP69, чтобы обеспечить защиту от жидкостей и частиц в жестких условиях эксплуатации. Водонепроницаемость и герметичность особенно важны в сценариях с жидкостными и пневматическими конфигурациями.

Помехи

Электромагнитные помехи(EMI) или радиочастотные помехи(RFI) являются серьезной проблемой в средах, наполненных электронными устройствами. Разъемы M12 предлагают экранированные и неэкранированные разъемы и варианты кабельных сборок, чтобы эффективно минимизировать помехи.

Преимущества обращения

Разъемы M12 разработаны для обеспечения быстрого и легкого соединения даже в сложных условиях. Они выпускаются с винтовыми, байонетными и эргономичными нажимными механизмами фиксации для «слепых» соединений. Для повышения надежности соединения предлагаются варианты с ключом, цветовой кодировкой и светодиодами. Кроме того, разъемы M12 пригодны для ремонта в полевых условиях и обратно совместимы, что упрощает процесс обслуживания и модернизации.
