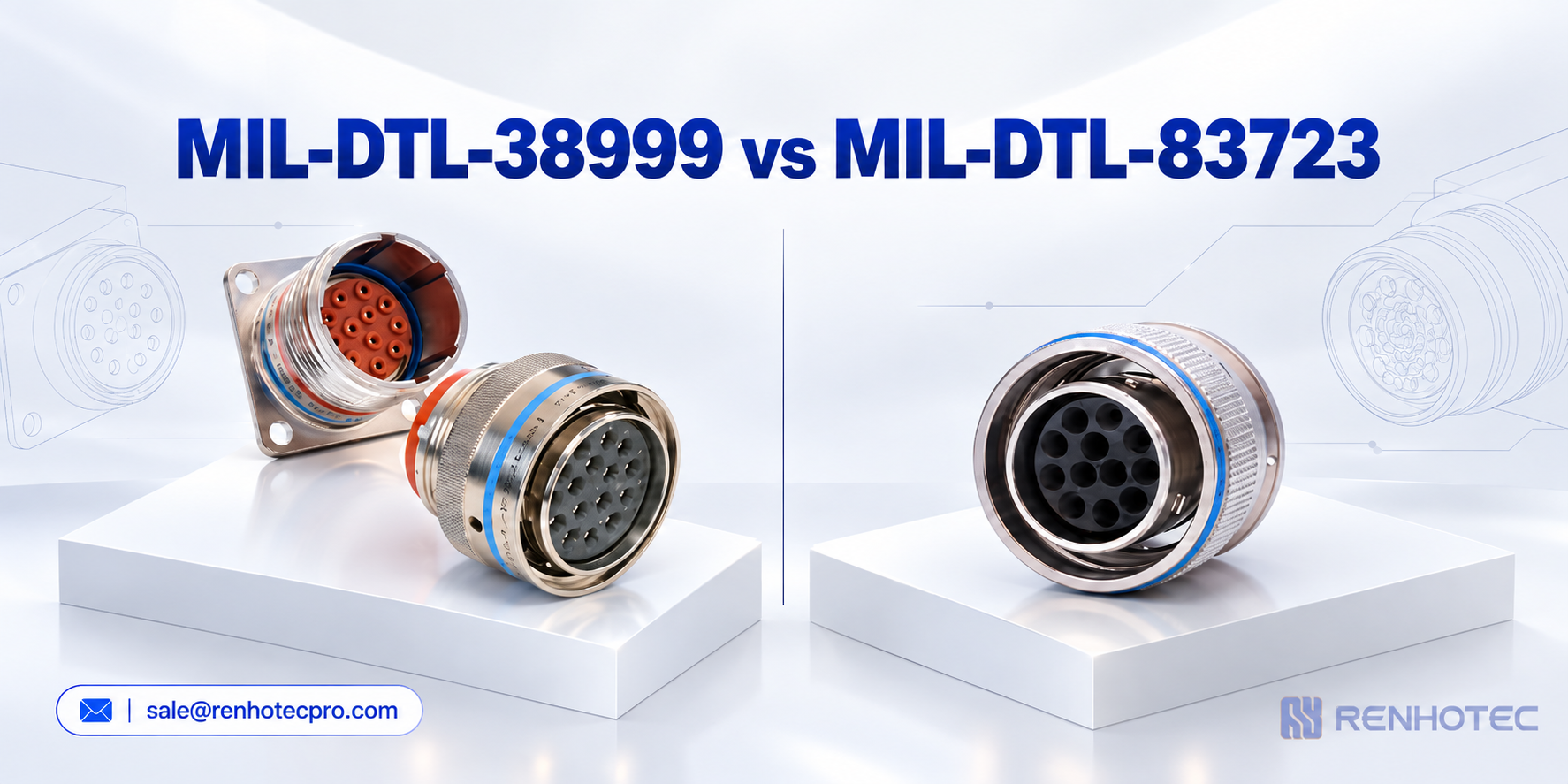

Выбор между MIL-DTL-38999 и 83723 для авионики

В высоконадежных аэрокосмических и оборонных отраслях выбор между MIL-DTL-38999 и MIL-DTL-83723 редко сводится к тому, какой разъем «лучше» в вакууме. Вместо этого, это стратегическое решение, основанное на балансе между виброустойчивостью, плотностью контактов и ограничениями по весу. Обе спецификации регулируются Министерством обороны США (DoD), чтобы обеспечить взаимозаменяемость и работоспособность при экстремальных механических нагрузках, термоциклировании и воздействии влаги. Однако их философия проектирования рассчитана на разные условия эксплуатации.

Стандартные определения: Что такое MIL-DTL-38999 и MIL-DTL-83723?

Понимание фундаментальной архитектуры этих двух стандартов — первый шаг к оптимизации Вашей спецификации материалов (BOM).

MIL-DTL-38999: Эталон высокой плотности

Серия MIL-DTL-38999, особенно Серия III, широко известна как промышленный стандарт для самых требовательных аэрокосмических сред. Они были разработаны специально для удовлетворения потребностей в электронной упаковке высокой плотности и превосходном экранировании EMI/RFI. Отличительной чертой Серии III является ее трехзаходный резьбовой механизм соединения, который обеспечивает самоблокировку и практически не подвержен рассоединению при высокочастотной вибрации.

MIL-DTL-83723: Универсальная рабочая лошадка

MIL-DTL-83723 (часто ассоциируется с серией Amphenol Matrix) служит средним по размеру, устойчивым к воздействию окружающей среды решением. Хотя он не может похвастаться такой плотностью контактов, как 38999, он обеспечивает значительно большую гибкость при установке. Он имеет три различных типа соединения: байонетное, резьбовое и быстроразъемное. Такая универсальность делает его предпочтительным выбором для монтажа на панель или в коробку, где простота обслуживания и снижение веса являются приоритетными по сравнению с максимальным количеством контактов.

Сравнение технических характеристик: Надежные данные для выбора

При оценке разъемов для критически важных систем технические параметры обеспечивают объективную основу для снижения рисков. В следующей таблице показано расхождение в показателях производительности между MIL-DTL-38999 Series III и MIL-DTL-83723 (Series III).

Таблица эталонов производительности

Почему технические параметры имеют значение в аэрокосмической технике

Плотность контактов и целостность сигнала: Способность MIL-DTL-38999 вмещать контакты размера 22D позволяет разместить значительно больше линий передачи данных на меньшей площади. Это очень важно для современной авионики, где пространство находится на пределе. Однако большая плотность требует более точных инструментов для заделки и увеличивает риск перекрестных помех при отсутствии надлежащего экранирования.

Номинальные значения напряжения: Номинальное напряжение 600 В переменного тока по стандарту MIL-DTL-83723 достаточно для большинства подсистем распределения питания в самолете. Более высокий предел напряжения серии 38999 часто обеспечивает «буфер безопасности» в мощных комплексах радиоэлектронной борьбы (РЭБ).

Уплотнение от воздействия окружающей среды (трехлепестковая прокладка): Как указано в [Вставить ссылку на страницу продукта] для нашей серии MIL-DTL-83723, использование трехслойных прокладок гарантирует, что даже если один слой уплотнения будет нарушен в результате перемещения провода или старения, коннектор сохранит свою диэлектрическую прочность и предотвратит попадание влаги.

Золотое покрытие и проводимость: В обоих стандартах обычно используются контакты SAE AS39029. Толщина золотого покрытия на этих контактах жизненно важна для поддержания низкого сопротивления контактов в течение тысяч циклов сопряжения, особенно в условиях соляного тумана, где окисление может привести к ухудшению сигнала.

Глубокое погружение: Почему 38999 не может полностью заменить 83723?

В инженерном проектировании самая передовая спецификация не всегда является самой эффективной. В то время как MIL-DTL-38999 Series III обеспечивает превосходные характеристики в экстремальных условиях, MIL-DTL-83723 остается основным в аэрокосмической отрасли по особым структурным и эксплуатационным причинам.

Устойчивость к вибрациям в зависимости от скорости сопряжения

Основным отличием является механизм соединения. В серии III MIL-DTL-38999 используется резьбовая муфта с тройным стартом. Такая конструкция обеспечивает быстрое сопряжение (один полный оборот), сохраняя при этом высокий крутящий момент и способность к самоблокировке. Она специально разработана для того, чтобы противостоять «отваливанию» под воздействием интенсивных гармонических вибраций, характерных для реактивных двигателей или платформ для запуска ракет.

И наоборот, MIL-DTL-83723 Series III предлагает вариант с байонетным соединением. Хотя байонетные соединения могут иметь более низкий порог вибрации по сравнению с трехзаходными резьбами, они обеспечивают звуковое, тактильное и визуальное подтверждение надежной фиксации. Для техников, работающих в «слепых» зонах — например, за внутренними панелями самолета — байонетный замок с поворотом на 1/4 оборота часто оказывается быстрее и надежнее, чем попытка нарезать резьбу на разъеме.

Ограничения по весу и системная интеграция

В аэрокосмической отрасли вес является критической переменной, которая напрямую влияет на топливную экономичность и грузоподъемность.

• Упрощенная конструкция корпуса: Разъемы MIL-DTL-83723 обычно имеют меньшую массу, чем их аналоги 38999. Для некритичных подсистем, таких как освещение кабины, питание камбуза или системы контроля окружающей среды (ECS), дополнительный вес разъема 38999 часто считается «излишним проектированием».
• Экономическая эффективность: Поскольку разъемы серии 83723 более просты в производстве и используют более зрелую конструкцию, они часто обеспечивают более низкую совокупную стоимость владения при крупносерийном производстве.

Обслуживание и ремонтопригодность в полевых условиях

В обеих сериях используются задние контакты обжимного типа (SAE AS39029), которые необходимы для обслуживания в полевых условиях. Однако несколько больший размер корпуса по отношению к количеству контактов в серии 83723 обеспечивает большее пространство для пальцев техников. При выполнении ремонта в ангаре в условиях сжатых сроков такая легкость доступа снижает риск повреждения заднего гермоввода или изоляции провода.

Характеристика	38999 Серия III	83723 Серия III	Преимущество для инженера
Стиль соединения	Резьба 360°	Байонет 90° / Резьба	83723 быстрее для обслуживания
Самофиксирующийся	Встроенный храповик	Опционально / Стандартная резьба	38999 лучше подходит для высоких вибраций
Типичная масса	Выше	Нижний	83723 помогает снизить вес

Типичные сценарии применения: Сопоставление коннекторов со средами

Выбор между MIL-DTL-38999 и MIL-DTL-83723 часто сводится к выбору конкретной зоны самолета или оборонной платформы, где будет находиться разъем.

Зоны повышенных нагрузок (в первую очередь MIL-DTL-38999, серия III)

В местах, где поломка недопустима, а условия окружающей среды экстремальны, серия 38999 является стандартным выбором.

• Авионика и бортовые компьютеры: Высокоскоростная передача данных требует превосходного экранирования EMI/RFI от 38999, чтобы предотвратить помехи сигнала от другой бортовой электроники.
• Системы двигателей и мотогондол: Резьба с тройным стартом обеспечивает сохранение соединения, несмотря на интенсивную, постоянную вибрацию реактивных турбин.
• Электронная война (EW) и радар: Эти системы требуют высокой плотности контактов для управления сложными массивами сигналов на компактной площади.

Защищенные и коммунальные зоны (в основном MIL-DTL-83723)

Для систем, требующих надежности военного класса, но работающих в более контролируемых или доступных средах, модель 83723 представляет собой более сбалансированное решение.

• Интерьеры самолетов и питание на камбузе: Более легкий вес самолета 83723 помогает снизить общую массу планера, что напрямую отражается на снижении расхода топлива для операторов.
• Наземное вспомогательное оборудование (GSE): Поскольку эти разъемы часто стыкуются и расстыковываются наземными бригадами, байонетное соединение 83723 обеспечивает более быстрое время цикла и простоту в обращении.
• Подсистемы управления полетом: В защищенных зонах фюзеляжа, где вибрация умеренная, модель 83723 предлагает проверенную, экономически эффективную альтернативу модели 38999.

Перекрестные ссылки и альтернативы: Навигация по цепочке поставок

Для менеджеров по закупкам и инженеров, работающих над оптимизацией спецификации материалов (BOM), поиск «подходящей» замены или перекрестной ссылки — обычная задача. Обе серии поддерживаются такими крупными производителями, как Amphenol и TE Connectivity, но понимание соглашений о наименованиях очень важно для того, чтобы избежать ошибок при интеграции.

Таблица перекрестных ссылок (репрезентативные примеры)

Номер MIL-Spec	Серия Amphenol (Matrix)	TE Connectivity (DEUTSCH)	Основная характеристика
MIL-DTL-38999 Серия III	Телевидение / Сериалы CTV	Серия DTS	Тройной запуск, самоблокировка
MIL-DTL-83723 Серия III	Матрица 83723	Серия DL	Байонет или резьба

Стратегии поиска альтернатив

При поиске альтернативы унаследованной детали обратите внимание на эти три важнейших фактора:

1. Совместимость расположения вкладышей: Убедитесь, что количество штифтов и калибр (например, 22D против 20) идентичны. Наша техническая команда может предоставить подробные [Вставить ссылку на страницу продукта] сравнительные таблицы для конкретных размеров гильз.
2. Покрытие и материал корпуса: Если в оригинальной спецификации указано кадмиевое покрытие (Olive Drab), замена его на электролитический никель может обеспечить лучшую проводимость, но меньшую коррозионную стойкость в условиях солевого тумана. Всегда проверяйте условия окружающей среды перед заменой.
3. Совместимость с задней оболочкой: Убедитесь, что резьба аксессуаров на задней части разъема соответствует имеющимся у Вас кабельным зажимам или задним оболочкам EMI.

Совет профессионала: «Проектирование в соответствии со спецификациями OEM или даже превосходя их» — наш главный принцип. Если конкретный фирменный разъем находится на длительном сроке поставки, квалифицированный эквивалент MIL-спецификации от другого производителя, входящего в список QPL (Qualified Products List), часто может помочь Вам уложиться в график без ущерба для безопасности.

Почему стоит сотрудничать с нами для удовлетворения Ваших потребностей в соединительных элементах для аэрокосмической промышленности?

Выбор правильного военного разъема — это только половина успеха; обеспечение надежной работы компонента на протяжении всего жизненного цикла программы — вот где технические возможности поставщика приобретают решающее значение. На нашем предприятии мы преодолеваем разрыв между сложными техническими характеристиками и реальным внедрением.

Внутреннее тестирование и валидация

Мы понимаем, что инженерные команды не могут позволить себе задержки в квалификации образцов. Благодаря наличию внутренней лаборатории, способной проводить испытания на выдерживание диэлектрического напряжения (DWV), сопротивления изоляции и солевого тумана, мы предоставляем проверенные данные еще до того, как детали попадут на Ваш объект. Эти внутренние возможности означают ускорение цикла подтверждения образцов и снижение риска интеграции для Вашего проекта.

Стабильность и соответствие цепочек поставок

В аэрокосмической и оборонной промышленности прослеживаемость не подлежит обсуждению. Каждый поставляемый нами соединитель стандарта MIL-DTL-38999 и MIL-DTL-83723 имеет полную прослеживаемость производителя и сертификат соответствия (CoC). Наша стратегия инвентаризации направлена на поддержание глубины ассортимента по распространенным размерам корпусов и расположению вставок (например, 15-35, 13-98 и 25-35), что гарантирует, что Ваша производственная линия останется работоспособной даже во время глобальных колебаний в цепи поставок.

Часто задаваемые вопросы

1. Являются ли контакты для MIL-DTL-83723 и MIL-DTL-38999 взаимозаменяемыми?

Хотя в обеих сериях используются обжимные контакты SAE AS39029, они, как правило, не являются напрямую взаимозаменяемыми. Различия во внутренних удерживающих зажимах и геометрии вставок могут привести к «выталкиванию» контактов или нарушению герметичности. Перед установкой всегда проверяйте конкретный «код корзины», указанный в техническом паспорте контакта.

2. Какой вариант покрытия обеспечивает наилучший баланс электропроводности и коррозионной стойкости?

Для большинства аэрокосмических применений электролитический никель (класс F/N) обеспечивает отличную проводимость и защиту от электромагнитных помех, но менее устойчив к солевому туману. Кадмий Olive Drab (класс W) обеспечивает превосходную коррозионную стойкость (500-часовой солевой туман), но на него распространяются ограничения RoHS. Для военных сред, не отвечающих требованиям RoHS, кадмий остается предпочтительным вариантом.

3. Могу ли я использовать разъем MIL-DTL-83723 в зоне двигателя с высокой вибрацией?

Как правило, он не рекомендуется. В то время как резьбовой 83723 обеспечивает умеренную прочность, MIL-DTL-38999 Series III имеет тройную резьбу и встроенный храповой механизм, специально разработанный для противостояния гармоническим частотам реактивных двигателей и ракетных платформ.

4. На что влияет выбор композитной оболочки вместо алюминиевой?

Композитные корпуса (доступны в серии 38999) могут снизить вес до 40% и по своей природе не подвержены коррозии. Однако для них могут потребоваться специализированные задние крышки для надлежащего заземления EMI/RFI. Алюминий остается стандартом для механической прочности в общем случае.
