Что такое коннектор M8?

Разъем M8 — это электрический или электронный разъем, обычно используемый в промышленности и автоматизации. Он относится к семейству круглых разъемов, в которое входят M5, M8, M12, M16и M23 «M» в слове M8 означает «metric», что указывает на то, что размеры разъема указаны в метрических единицах.

Известные своими компактными размерами и прочной конструкцией, разъемы M8 подходят для использования в условиях ограниченного пространства, где они могут подвергаться воздействию пыли, влаги или других неблагоприятных условий. Эти разъемы обычно состоят из наружного разъема со штырьками и внутреннего разъема с гнездами. Они используются для создания электрических соединений для различных целей, включая передачу электроэнергии, обмен данными и подключение датчиков.

В целом, пользователи отдают предпочтение разъемам M8 за их долговечность и надежность в промышленных условиях, поскольку они способствуют обеспечению безопасных и стабильных электрических соединений в сложных условиях.

Особенности и опции M8

Для того чтобы найти лучший разъем M8 для конкретного применения, требуется правильное сочетание таких параметров, как количество контактов, корпус или степень защиты IP. Разъемы M8 бывают 3, 4, 5, 6, 8 или 12-полюсными. Количество контактов определяет тип сигнала или питания, с которым может работать разъем. Разъемы M8 с 3 контактами могут работать с простыми силовыми соединениями, а разъемы M8 с 4 или 5 контактами — с передачей данных или интерфейсами датчиков. В большинстве приложений для датчиков и питания M8 используются от 3 до 12 полюсов, в то время как PROFINET и Ethernet используют только 4 полюса.

В разъемах M8 используются высококачественные медные сплавы, обладающие высокой устойчивостью к ржавчине и коррозии. Изоляционный корпус разъема изготовлен методом высокопроизводительного литья, что обеспечивает превосходные, стабильные и надежные изоляционные характеристики. Он может стабильно работать в различных легковоспламеняющихся и взрывоопасных средах.

• Пол: Мужчина, женщина
• Заделка: Винт, пайка, проводное соединение, печатная плата или IDT (терминирование со смещением изоляции)
• Материал корпуса: Пластик, металл или нержавеющая сталь
• Материал покрытия контактов: Au
• Степень защиты: IP67, IP68 или IP69K
• Оболочка кабеля: Полиуретан или ПВХ
• Тип разъема: Крепление на панель, кабельный молдинг или монтаж на месте
• Номинальное напряжение: 60 В
• Номинальный ток: 1A — 3A

Широкий спектр применения и особенности разъемов M8

Сфера применения разъемов M8 очень обширна: от небольших бытовых приборов до крупных нефтяных инструментов. В различных областях применения стабильность является их главной задачей.

Разъемы M8 обладают превосходной водонепроницаемостью и маслостойкостью, что делает их подходящими для широкого спектра устройств, от станков и автомобилей до бытовых приборов и промышленного оборудования. Они также обладают высокой устойчивостью к воздействию кислот, щелочей и химических чистящих средств, выдерживают искры при сварке и сокращают потребность в проводах для эффективной сборки оборудования. Такая универсальность делает их идеальными для работы в сложных условиях в таких отраслях, как нефтяная, химическая, сталелитейная, энергетическая и автомобильная промышленность.

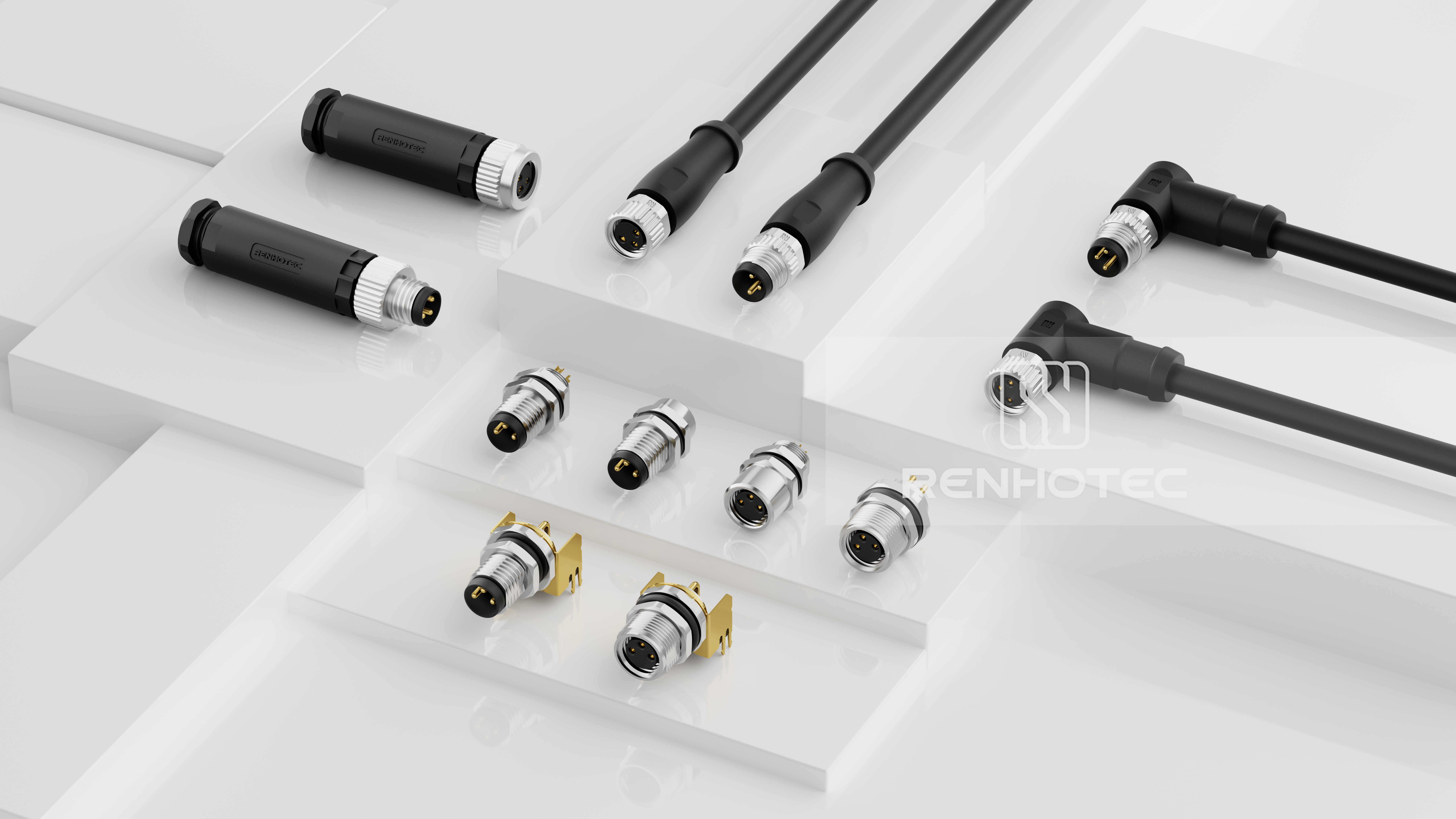

Например, кабельные разъемы M8 облегчают сборку и установку датчиков и систем промышленной автоматизации различной конфигурации. Они выпускаются в пластиковых и металлических корпусах, оба имеют степень защиты IP67/IP68. Полевые монтажные разъемы M8 бывают двух типов: неэкранированные и экранированные из нержавеющей стали, обеспечивающие надежную передачу данных и сигналов в сложных электромагнитных условиях. Кроме того, предлагаются самофиксирующиеся резьбовые разъемы M8 и самофиксирующиеся резьбовые разъемы с хвостовой фиксацией, а также разъемы M8 для печатных плат.

Предварительно собранные водонепроницаемые разъемы M8 подходят для применения вне помещений и в различных отраслях промышленности, включая электронику, машиностроение, связь, строительство, производство стали, горнодобывающую промышленность, судоходство, автомобилестроение, автоматизацию, контроль температуры, гидравлику, датчики, клапаны, приборы и устройства, работающие под давлением. Эти разъемы демонстрируют исключительную надежность и адаптивность в широком диапазоне применений.
