Как определить самофиксирующиеся разъемы LEMO Push-pull？

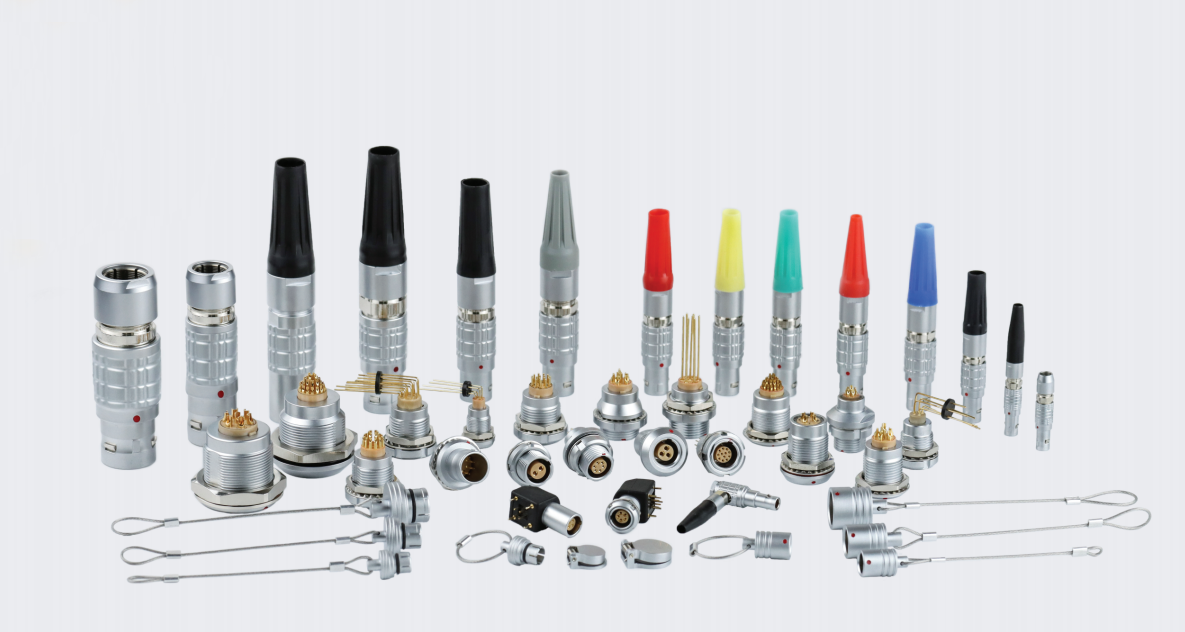

LEMO push-pull self-locking connector — это цилиндрический разъем с уникальной структурой push-pull self-locking system, изобретенный швейцарской компанией LEMO. Он появился на свет в Швейцарии в 1946 году. Благодаря высокой плотности, устойчивости к втыканию и антиинтерференционным характеристикам, он стал «золотым стандартом» в таких высокотехнологичных областях, как медицинское оборудование, военная связь, аэрокосмическая промышленность и т.д. Он широко используется в медицинском оборудовании, промышленном контроле, оборудовании для обнаружения и измерения, AV-системах, радио и телевидении и связи, ядерной и военной промышленности, производстве полупроводников и других областях.

Однако сложная система моделей (таких как серия B, серия K, серия S, серия E) и текущая ситуация на рынке, характеризующаяся обилием эквивалентов, часто ставят пользователей в затруднительное положение при идентификации. В этой статье мы рассмотрим 5 основных вопросов, которые помогут Вам освоить идентификационный код разъемов LEMO.

Q1. Как определить разъем LEMO по внешнему виду?

‍♂️A: Внешний вид разъема LEMO имеет свои отличительные особенности. Во-первых, его форма цилиндрическая, а на корпусе обычно изображен «шоколадный блок», который является всемирно признанным логотипом бренда, однако отечественные аналоги имеют и множество других узоров, например, рыбью чешую, круги и т.д.

Q2. Как определить серию разъемов LEMO?

‍♂️A: В соответствии с различными сценариями применения и условиями окружающей среды, разъемы LEMO делятся на множество различных серий, среди которых наиболее распространенными являются металлические серии B\K\S\E. Серии B и K имеют схожий внешний вид и одинаковое расположение контактов, но серия K имеет класс водонепроницаемости до IP66-IP68, подходящий для использования на открытом воздухе и в суровых условиях; серии S и E также имеют схожий внешний вид и одинаковое расположение контактов, но ключевым моментом, отличающим их от серий B/K, является расположение изоляционной жилы в форме полумесяца.

Q3. Как отличить оригинальные продукты LEMO от подделок?

‍♂️A: Название «LEMO» и первые 5 символов номера детали выгравированы лазером на корпусе оригинального изделия LEMO.

Q4. Что означают буквы и цифры в номере детали LEMO?

‍♂️A: Буквы и цифры в номере детали LEMO относятся к различным стилям внешнего вида, размерам и материалам. Возьмите в качестве примера FGG.0B.302.CLAD52:

• FGG: тип модели
• 0B: 0=размер B=серия
• 302: конфигурация контактов
• CLAD52: C=материал корпуса (хромированная латунь), L: материал изолятора (PEEK), A: тип стержня (сварочный штырь), D52: тип зажима для проводов и код размера

Q5. Как отличить коннектор Lemo от коннектора Fischer?

‍♂️A: Механизм блокировки: И LEMO, и FISCHER — это самозащелкивающиеся разъемы типа push-pull, но структура механизма блокировки отличается, см. рисунок ниже.

Q6. Каковы распространенные размеры разъемов LEMO?

?‍♂️A: Код размера (первые две цифры):

• 00: внешний диаметр около 7 мм
• 0: внешний диаметр около 9 мм
• 1: внешний диаметр около 12 мм
• 2: внешний диаметр около 15 мм
• 3: внешний диаметр около 18 мм
• 4: внешний диаметр около 25 мм
• 5: внешний диаметр около 35 мм

Краткое описание шагов

1. Обратите внимание на внешний вид и способ фиксации (LEMO предпочтительнее для типа push-pull).
2. Проверьте маркировку корпуса (товарный знак LEMO + код модели).
3. Проанализируйте сценарий приложения в соответствии с правилами модели.
4. Измерьте размеры и подсчитайте количество контактов.
5. Обратитесь к профессиональным каналам (если не можете подтвердить).

Дополнительные предложения:

Загрузите руководство по идентификации продукции LEMO (доступно на официальном сайте);

Посетите ежегодный технический семинар LEMO (включая обучение физической разборке);

Следите за обновлениями стандарта IEC 61076-2-113.

Благодаря системе систематической идентификации Вы сможете точно проанализировать генетический код каждого разъема LEMO, как швейцарский часовщик.
