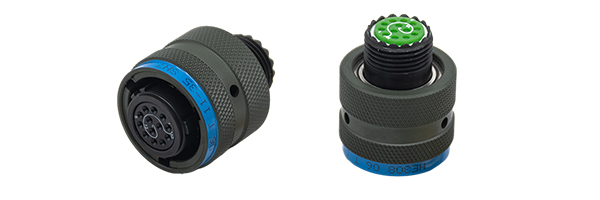

Соединители серии Ⅰ имеют байонетное соединение и обладают высокими вибрационными свойствами. Они устойчивы к задирам и идеально подходят для работы в условиях сильного ветра и влажности. Они используются в тех случаях, когда требуется быстроразъемная система соединения.

Получить предложение

Как заказать

MS 27467 T 21 F 35 P N
Серия разъемов Тип разъема Тип оболочки Номер оболочки Покрытие Расположение контактов Тип контакта Ориентация
MS 27467 T 21 F 35 P N

Серия разъемов

Тип разъема
27467 : Заглушки
27466 : Настенные квадратные дисковые розетки для переднего монтажа
27656 : Настенные квадратные дисковые розетки заднего монтажа
27496 : Розетки с квадратным диском для переднего монтажа
27505 : Задние гнезда с квадратным диском
27468 : Розетки с гайками

Тип оболочки
T : Хвост с резьбой для крепления аксессуаров
E : Хвост без резьбы, аксессуары не устанавливаются

Номер оболочки
09, 11, 13, 15, 17, 19, 21, 23, 25

Покрытие
B : Оливково-серый кадмиевое покрытие для алюминиевых сплавов
E : Пассивация нержавеющей стали
F : Безэлектродное никелирование алюминиевых сплавов

Расположение контактов
9 : 2/3/7/9/11/23/35/44/98
11 : 2/4/5/19/23/35/98/99
13 : 2/3/4/5/8/12/26/35/98
15 : 3/5/15/18/19/21/31/35/38/97
17 : 2/6/8/11/20/26/30/35/42/62/75/99
19 : 8/11/18/28/30/32/35/45/53/96
21 : 11/16/24/25/27/29/35/39/41/48/75
23 : 21/32/34/35/36/53/54/55/97/99
25 : 4/8/10/11/19/20/24/29/33/35/37/41/43/46/61/70/90/187

Тип контакта
P : Мужской
S : Женский
PL : Длинные контакты для печатных плат
SL : Длинный разъем для печатной платы
PC : Короткий контакт печатной платы
SC : Короткий разъем печатной платы

Ориентация
N : Обычное нажатие клавиши
A, B, C, D : Переменное положение клавиш
N может быть не обозначен, если выбран контакт обжимного типа, но должен быть обозначен, если выбран другой контакт.

Соединители серии Ⅱ имеют байонетное соединение, не имеют лопаток и низкий профиль, что делает их идеальными для использования в условиях ограниченного веса или пространства, а также в условиях низкой вибрации, высокой влажности и сильного ветра.

Получить предложение

Как заказать

MS27474 T 24 F 35 P A
MS27474 T 24 F 35 P A
Стиль оболочки Класс Размер Покрытие Макет Контакт Поляризация

Стиль оболочки
27473 : Заглушка
27484 : Экранирующая заглушка
27472 : Розетка для настенного монтажа (передний монтаж)
27497 : Розетка для настенного монтажа (задний монтаж)
27499/27513 : Розетка для монтажа в коробку (передний монтаж)
27508 : Розетка для монтажа в коробку (задний монтаж)
27474 : Розетка с зажимной гайкой

Класс
E : Втулка и прижимная гайка (не применяется для розеток, монтируемых в коробку)
P : Потенциальное кольцо и чашка
T : Без задних аксессуаров
RE : Втулка и нажимная гайка (не применяется для розеток с коробчатым креплением)
RP : Посадочное кольцо и чашка
RT : Без задних аксессуаров

Размер
08, 10, 12, 14, 16, 18, 20, 22, 24

Покрытие
A : никелевое основание с кадмиевым покрытием
B : Оливковая серая никелевая основа с кадмиевым покрытием
C : Анодированное покрытие (Alumilite)
E : Пассивированная сталь (только герметичная)
F : Электробезопасный никель

Макет
8 : 6/35/44/98
10 : 4/5/13/35/98/99
12 : 3/4/8/22/35/98
14 : 4/15/18/19/35/37/68/97
16 : 6/8/13/26/35/42/55/99
18 : 11/28/30/32/35/53/66/68/96
20 : 1/2/11/16/35/39/41
22 : 1/2/14/21/32/35/53/55
24 : 1/2/4/19/24/29/35/37/43/61

Контакт
P : Штырь
S : гнездо
A : Меньше штыревых контактов
B : Меньше контактов гнезда

Поляризация
N : Нормальный стандарт (опустить для нормального)
A : Высокая популярность
B : Ограниченная доступность
C : Проверить наличие
D : Проверить наличие

Поперечное сечение

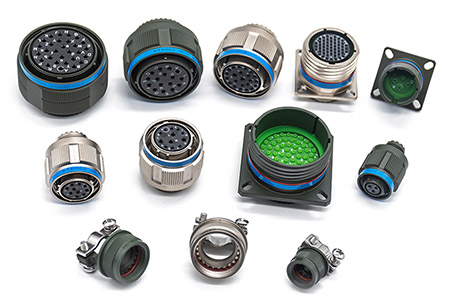

Соединители серии Ⅲ соединяются с помощью быстрозажимной резьбы, устойчивы к зачистке и лучше всего подходят для обычных условий эксплуатации, а также могут использоваться в условиях высоких температур, влажности, ветра или вибрации при использовании соответствующих аксессуаров.

Получить предложение

Как заказать

D38999 20 F A 35 P N
D38999 20 F A 35 P N
Модель обозначения Тип оболочки Отделка Размер оболочки Соглашения Тип контакта Ориентация по ключу

Тип корпуса
20 : розетка с квадратным фланцем
24 : монтажная розетка с зажимной гайкой
26 : штекер

Отделка
W : оливковый крап кадмия
F : алюминий без никеля
K : пассивированная нержавеющая сталь
T : покрытие дурмалоном
L : нержавеющая сталь оливковый крап кадмия / никелевая пластина
J : композитный оливковый крап кадмия
M : композитный алюминий без никеля

Размер оболочки
A, B, C, D, E, F, G, H, J (для 9, 11, 13, 15, 17, 19, 21, 23, 25)

Аранжировки
9 : 35/98
11 : 4/5/35/98/99
13 : 4/8/35/98
15 : 5/15/18/19/35/97
17 : 6/8/26/35/99
19 : 11/28/30/32/35
21 : 11/16/35/39/41/75
23 : 21/32/35/53/55
25 : 4/8/19/20/24/29/35/37/42/43/46/61/64/66

Тип контакта
P : папа
S : Женский контакт
PL : длинный DIP-контакт
PC : короткий DIP-контакт
SL : длинная DIP-розетка
SC : короткая DIP-розетка

Ключевая ориентация
N : нормальная
ABCDE : Альтернатива

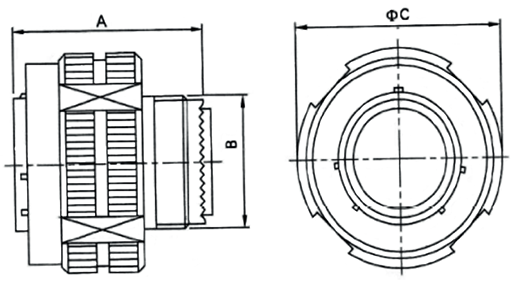

Экранирующий штекер EMI (D38999/26)

Ракушка A (макс.) B Нить C (макс.)
9 31.00 M12*1-6g 21.80
11 31.00 M15*1-6g 25.00
13 31.00 M18*1-6g 29.40
15 31.00 M22*1-6g 32.40
17 31.00 M25*1-6g 35.60
19 31.00 M28*1-6g 38.50
21 31.00 M31*1-6g 41.70
23 31.00 M34*1-6g 44.90
25 31.00 M37*1-6g 48.00

Квадратная фланцевая розетка (D38999/20)

Ракушка A (макс.) B (макс.) C (макс.) D Резьба E F G H J d1 (min) d2 (min)
9 20.90 10.60 2.50 M12*1-6g 23.80 18.26 15.09 3.25 5.49 16.66 13.11
11 20.90 10.60 2.50 M15*1-6g 26.20 20.62 18.26 3.25 4.93 20.22 15.88
13 20.90 10.60 2.50 M18*1-6g 28.60 23.01 20.62 3.25 4.93 23.42 19.05
15 20.90 10.60 2.50 M22*1-6g 31.00 24.61 23.01 3.25 4.39 26.59 23.01
17 20.90 10.60 2.50 M25*1-6g 33.30 26.97 24.61 3.25 4.93 30.96 25.81
19 20.90 10.60 2.50 M28*1-6g 36.50 29.36 26.97 3.25 4.93 32.94 28.98
21 20.10 11.40 3.20 M31*1-6g 39.70 31.75 29.36 3.25 4.93 36.12 32.16
23 20.10 11.40 3.20 M34*1-6g 42.90 34.93 31.75 3.91 6.15 39.29 34.93
25 20.10 11.40 3.20 M37*1-6g 46.00 38.10 34.93 3.91 6.15 42.47 37.69

Розетка с гнездом (D38999/24)

Ракушка A B (макс.) C (макс.) D (макс.) E (макс.) F G Резьба d p
9 16.5 9.9 3.2 30.5 24 27 M12*1-6g 17.7 16.99
11 19.3 9.9 3.2 35.2 27 31.8 M15*1-6g 20.88 19.53
13 24 9.9 3.2 38.4 32 34.9 M18*1-6g 25.58 24.26
15 27.2 9.9 3.2 41.6 36 38.1 M22*1-6g 28.8 27.53
17 30.4 9.9 3.2 44.8 37 41.3 M25*1-6g 31.98 30.68
19 33.4 9.9 3.2 49.3 41 46 M28*1-6g 35.15 33.86
21 36.5 9.9 3.2 52.7 46 49.2 M31*1-6g 38.28 37.06
23 39.7 9.9 3.2 55.9 50 52.4 M34*1-6g 41.5 40.24
25 42.8 9.9 3.2 59 51.23 55.6 M37*1-6g 44.68 43.41
