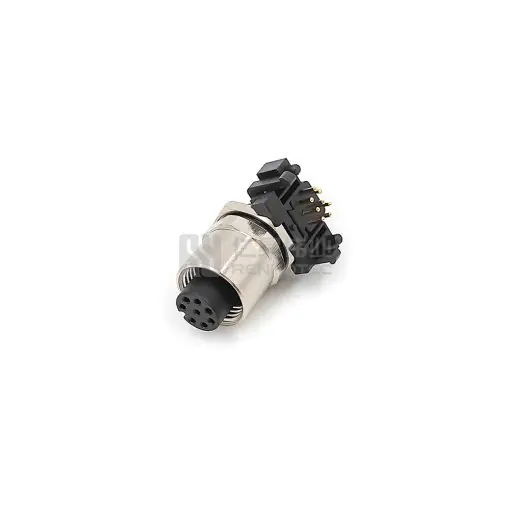

M12 Розетка 8 поз A Код Прямоугольный круглый разъем

Артикул: RHT-634-1199-8P Категории: M Коннектор, M12 Метки: Женщина, 8Pin, Прямой угол, A code, Receptacle, M12

Разъем M12 Female Receptacle 8 Pos A Code Right Angle Circular Connector — это прочный и компактный разъем, предназначенный для промышленного применения. Имея восемь положений, он поддерживает универсальные сигнальные и силовые соединения. Прямоугольная конструкция помогает эффективно прокладывать кабели и рационально использовать пространство, упрощая установку в ограниченном пространстве.

Get a Quote

Описание
Attributes

Панельная розетка M12 — это универсальный и надежный разъем, предназначенный для промышленного применения. Они обладают пыле- и влагозащищенностью, легко монтируются на панель и поддерживают различные кодировки и конфигурации выводов для различных потребностей в данных и питании. Несмотря на компактный дизайн, он обеспечивает стабильные и надежные соединения, что делает его идеальным для критически важных приложений, таких как системы автоматизации и сенсорные сети.

Серия панельных розеток M12 предусматривает два вида крепления: Крепление на печатную плату & Solder, и имеют три особенности крепления: Переднее крепление, заднее крепление, фланец с 4 отверстиями. В соответствии со стандартом IEC 61076-2-101/104, соответствует уровню защиты IP67.

Особенности панельной розетки M12

Ключ разъема

Кнопки разъемов M12 включают A, B, C, D, X, K, L, S и T. Среди них датчики и исполнительные механизмы обычно используют кодировку A. Для Ethernet-коммуникаций используются коды D и X. Источники питания используют кодировку C, K, S и T. В полевых шинах используется кодирование B. И, наконец, кодировка L специально разработана для источников питания устройств с одиночной проводкой.?Каждый код поддерживает различные конфигурации выводов, чтобы удовлетворить разнообразные требования к данным и питанию.

Тип печатной платы и тип припоя

Разъемы типа M12 с пайкой обеспечивают превосходную прочность и паяные соединения. Идеально подходит для работы в суровых условиях. С другой стороны, разъемы M12 типа PCB просты в установке и обслуживании. Они предлагают пользователям эффективное и удобное решение, особенно для приложений, требующих быстрого и простого управления.

Применение панельной розетки M12

Решения включают широкий спектр разъемов, таких как гнезда, кабельные сборки и коробки ввода-вывода, и предоставляют пользователям интерфейсы для поддержки более высоких требований к пропускной способности вплоть до 10 Гбит/с.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Что такое коннектор M12?

Коннектор M12 — это круглый коннектор с замком на резьбе 12 мм. Подходит для применения в автоматизированных производственных системах, исполнительных механизмах, датчиках, промышленном Ethernet и полевых шинах и т.д. Коннекторы M12 также полезны в условиях промывки и коррозионной среды. Они доступны с 3, 4, 5, 8 и 12 контактами.

2.Какие альтернативы есть для коннекторов M12?

Коннекторы M8, с круглым соединителем 8 мм, специально используются в автоматизированных промышленных системах, обычно для связи датчиков, исполнительных устройств и переключателей. Коннекторы M8 могут использоваться для аналогичных приложений, как и M12, но они имеют меньший размер, включающий в себя резьбовую головку диаметром 8 мм.

3. Какой тип разъема M12?

Для данных приложений существуют пять основных типов коннекторов M12 с ключевыми позициями A, B, C, D или X. Эти коннекторы доступны с 2, 3, 4, 5, 6, 8, 12 или 17 контактами. В зависимости от количества сигналов, типа сигналов, типа интерфейса, участвующего в соединении, и кода коннектора.

4.Какого размера резьба у разъема M12?

Название M12 происходит от метрической резьбы на накидной гайке и ответной муфте большинства разъемов. По сути, это крепежные элементы диаметром 12 мм с резьбой M12.
