D38999 D38999/26WB35SN Заглушка для защиты от электромагнитных помех Оливковый крап Кадмий

Артикул: D38999/26WB35SN Категории: MIL-DTL-D38999 Серия III, MIL-DTL-D38999 Разъем

D38999-26WB35SN D38999 Коннектор Спецификации и Datasheet

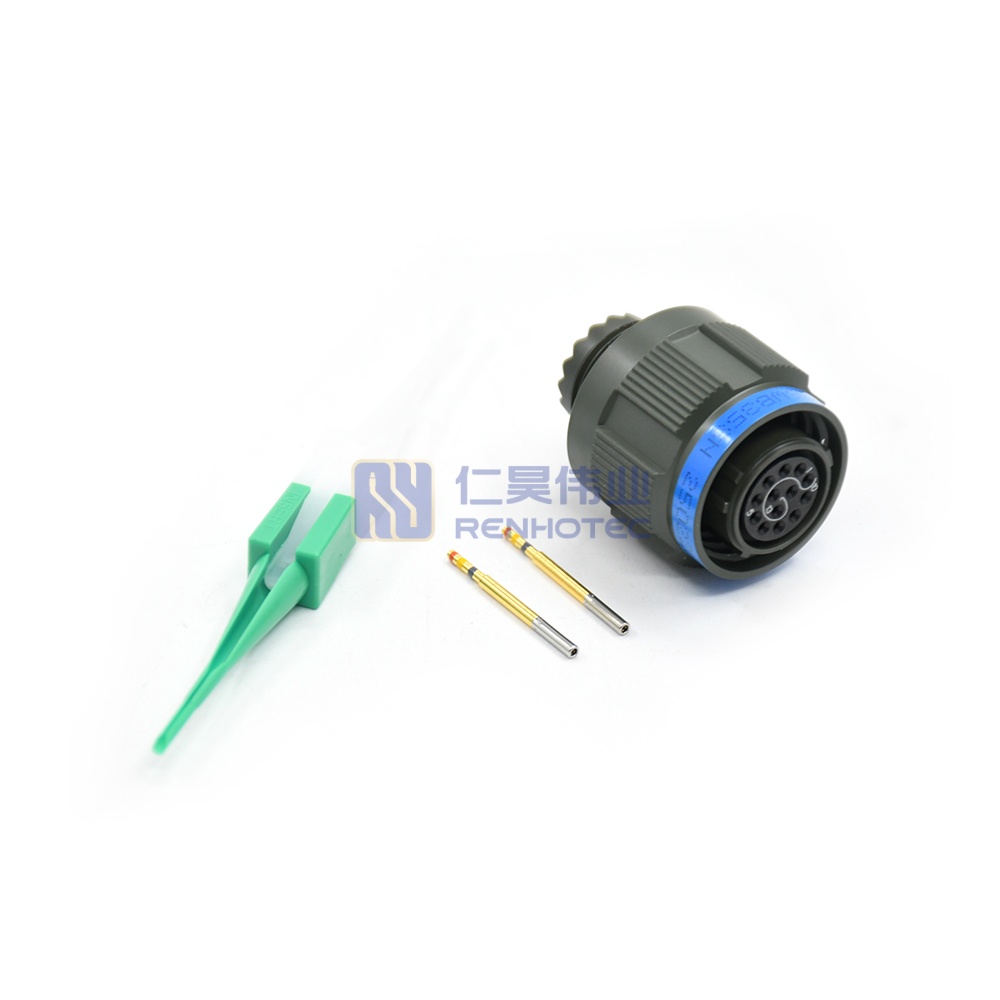

D38999/26WB35SN — это высокопроизводительный разъем с экранированием электромагнитных помех, предназначенный для надежных электрических соединений в сложных условиях. Входящий в серию D38999, этот 13-контактный разъем имеет надежное кадмиевое покрытие цвета оливкового дерева, обеспечивающее долговечность и защиту от коррозии и воздействия факторов окружающей среды.

Get a Quote

Разъемы MIL-DTL-D38999 серии III соединяются с помощью быстрозажимной резьбы Tri start, устойчивы к зачерпыванию и лучше всего подходят для обычного соединения и разъединения, а также могут использоваться в условиях высокой температуры, влажности, ветра или вибрации при использовании соответствующих аксессуаров.

Экранирующий штекер для защиты от электромагнитных помех (D38999/26)

Ракушка	A (макс.)	B Резьба	C(макс.)
9	31.00	M12*1-6g	21.80
11	31.00	M15*1-6g	25.00
13	31.00	M18*1-6g	29.40
15	31.00	M22*1-6g	32.40
17	31.00	M25*1-6g	35.60
19	31.00	M28*1-6g	38.50
21	31.00	M31*1-6g	41.70
23	31.00	M34*1-6g	44.90
25	31.00	M37*1-6g	48.00

Спецификация 38999 определяет семейства оболочек, которые соединяются между собой для защиты от вибрации, ударов и влаги. Внутри разъемов находятся вставки, которые могут быть сконфигурированы для различных вариантов расположения контактов. Разъемы MIL-DTL-38999 крепят кабели к электронным блокам в различных приложениях, включая автомобили, корабли, самолеты и портативное оборудование. Они также доступны для многих применений, не связанных с жесткими условиями эксплуатации, например, на рынках транспортных средств и надежного оборудования.
