D38999 D38999/24WE8SN Розетка для варенья Оливковый крап Кадмий

Артикул: D38999/24WE8SN Категории: MIL-DTL-D38999 Серия III, MIL-DTL-D38999 Разъем

D38999-24WE08SN D38999 Коннектор Спецификации и Datasheet

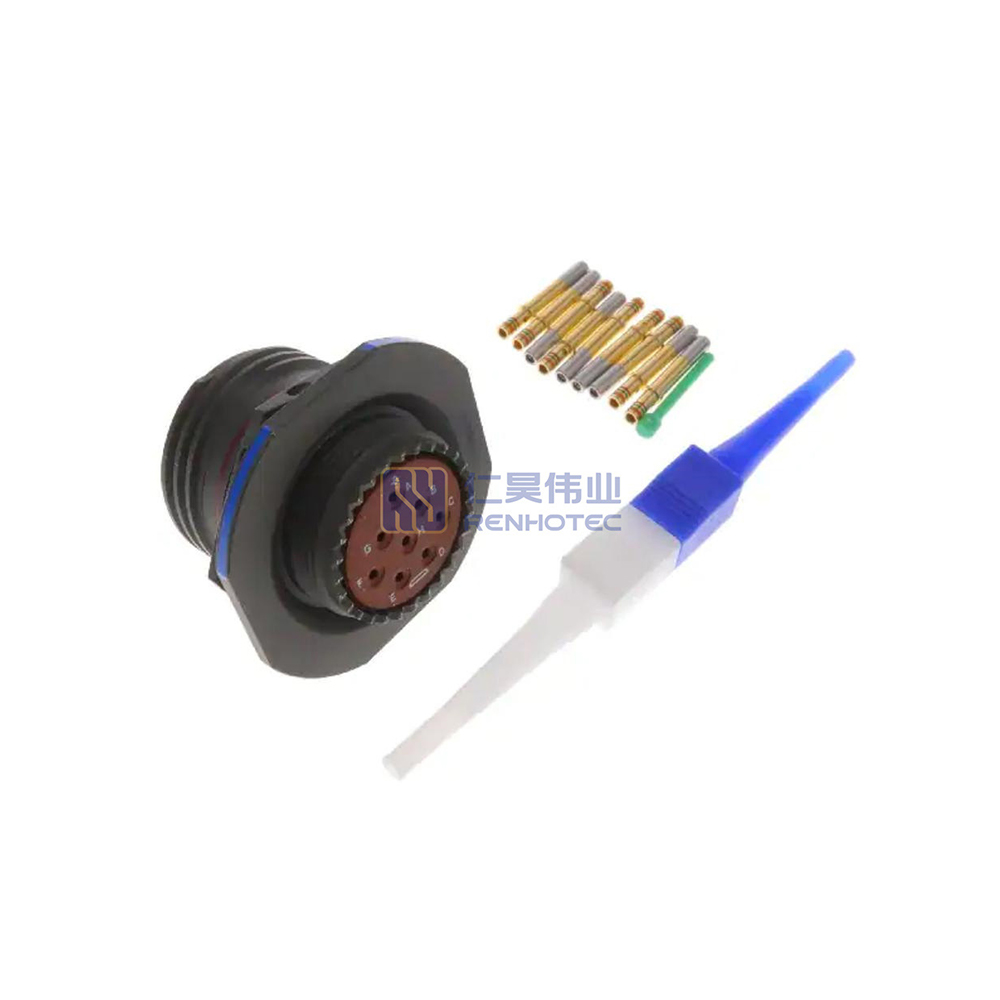

Стандарты MIL-DTL-38999. Поставляется с обжимными штифтами и контактным инструментом.
Варианты соединения. Серия разъемов D38999 доступна в вариантах байонетного, казенного и резьбового соединения.
Износостойкость. Разъемы MIL-DTL-38999 отличаются высокой прочностью и рассчитаны на устойчивость к ударам, вибрации, жестким условиям эксплуатации и перепадам температур.

Разъемы MIL-DTL-D38999 серии III соединяются с помощью быстрозажимной резьбы Tri start, устойчивы к зачерпыванию и лучше всего подходят для обычного соединения и разъединения, а также могут использоваться в условиях высокой температуры, влажности, ветра или вибрации при использовании соответствующих аксессуаров.

Розетка для варенья (D38999/24)

Shell	A	B (макс.)	C (макс.)	D (макс.)	E (макс.)	F	G Thread	d	p
9	16.5	9.9	3.2	30.5	24	27	M12*1-6g	17.7	16.99
11	19.3	9.9	3.2	35.2	27	31.8	M15*1-6g	20.88	19.53
13	24	9.9	3.2	38.4	32	34.9	M18*1-6g	25.58	24.26
15	27.2	9.9	3.2	41.6	36	38.1	M22*1-6g	28.8	27.53
17	30.4	9.9	3.2	44.8	37	41.3	M25*1-6g	31.98	30.68
19	33.4	9.9	3.2	49.3	41	46	M28*1-6g	35.15	33.86
21	36.5	9.9	3.2	52.7	46	49.2	M31*1-6g	38.28	37.06
23	39.7	9.9	3.2	55.9	50	52.4	M34*1-6g	41.5	40.24
25	42.8	9.9	3.2	59	51.23	55.6	M37*1-6g	44.68	43.41

Спецификация 38999 определяет семейства оболочек, которые взаимодействуют между собой для защиты от вибрации, ударов и влаги. Разъемы MIL-DTL-38999 крепят кабели к электронным блокам в различных приложениях, включая автомобили, корабли, самолеты и портативное оборудование. Они также доступны для многих применений, не связанных с жесткими условиями эксплуатации, например, на рынках транспортных средств и надежного оборудования.
